تصور کنید قصد دارید یک تابلو یا قفسه سنگین را به دیواری در منزل خود متصل کنید. اگر این پیچ را در دیواری ساخته شده از بتن متراکم یا چوب بلوط سفت محکم کنید، قفسه سال‌ها بدون لغزش وزن را تحمل خواهد کرد؛ اما اگر همان پیچ را در دیواری از گچ پوک یا یونولیت نازک ببندید، با کوچک‌ترین فشاری فروریخته و خارج می‌شود. این تشبیه ساده، گویاترین تصویر از اهمیت بنیادین تراکم استخوان فک برای ایمپلنت است.
پایه تیتانیومی ایمپلنت در حقیقت یک ریشه مصنوعی است که باید درون استخوان فک قفل شده و با آن جوش بخورد. اگر تراکم، سفتی و کیفیت ساختار این استخوان از قبل ارزیابی نشود، کاشت دندان مانند پرتاب تیری در تاریکی خواهد بود که احتمال شکست آن به شدت بالا می‌رود. خوشبختانه امروزه بیماران دیگر نیازی ندارند تا روز جراحی منتظر بمانند تا جراح پس از بریدن لثه، به کیفیت استخوان پی ببرد! با ظهور فناوری‌های اسکن سه بعدی و تصویربرداری مقطعی، وضعیت بیولوژیکی استخوان فک با دقتی در مقیاس میکرومتر روی مانیتور ترسیم می‌شود. در این راهنمای تخصصی و آموزشی، نحوه رمزگشایی از عکس‌های سه بعدی فک (CBCT) را بررسی می‌کنیم تا بدانید جراح پیش از عمل، چه مواردی را در عکس شما ارزیابی می‌کند.

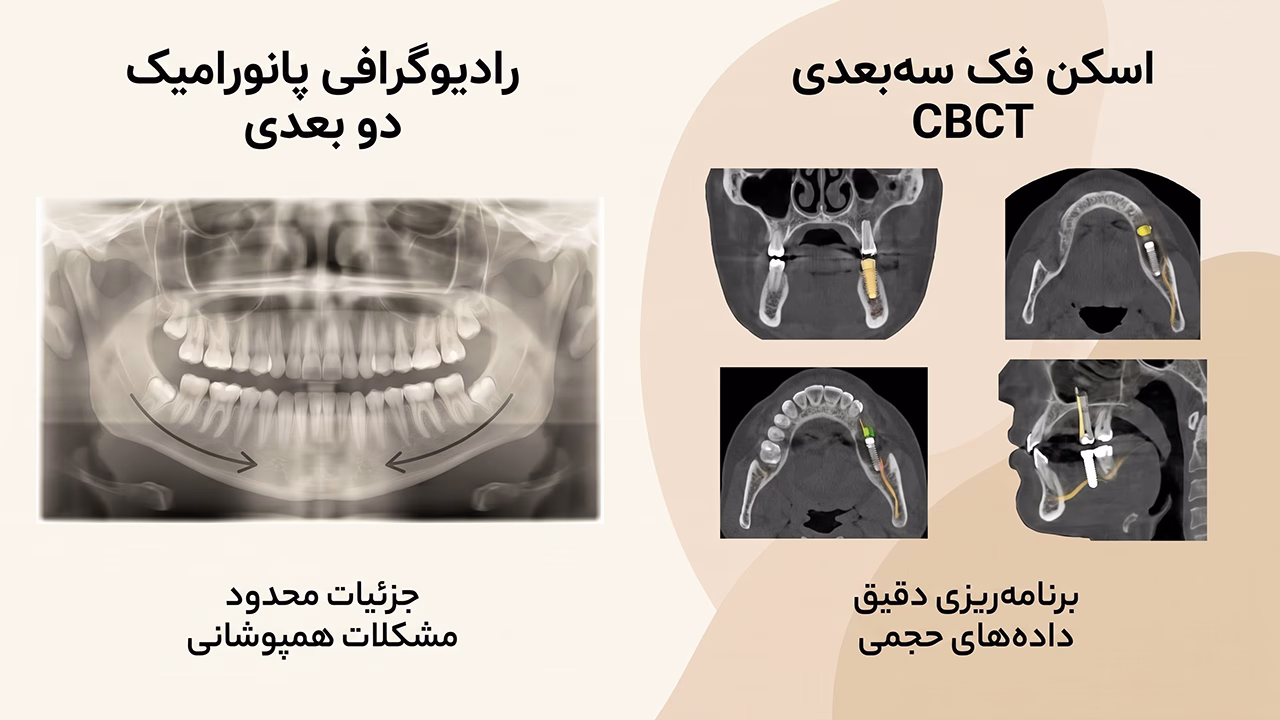

چرا رادیوگرافی ساده (OPG) برای ارزیابی تراکم استخوان کافی نیست؟
بسیاری از بیماران با یک برگه عکس رادیوگرافی پانورامیک معمولی (عکس سرتاسری دندان یا OPG) به مطب مراجعه می‌کنند و می‌پرسند: «آیا استخوان من برای ایمپلنت خوب است؟» واقعیت علمی این است که عکس OPG اگرچه برای بررسی کلی پوسیدگی‌ها و دندان‌های عقل بسیار مفید است، اما برای ایمپلنتولوژی مدرن ابزاری ناقص و فریب‌دهنده به شمار می‌رود.
دلایل ناکارآمدی عکس‌های دو بعدی در سنجش کیفیت استخوان:
عکس‌های معمولی دو بعدی هستند و فقط «طول و ارتفاع» استخوان را نشان می‌دهند؛ در حالی که مهم‌ترین متغیر در کاشت دندان، «عرض و ضخامت» استخوان (بعد لبی-زبانی) است که در عکس دو بعدی کاملاً پنهان می‌ماند.
تصاویر پانورامیک دچار کشیدگی، اعوجاج و بزرگ‌نمایی (Distortion) بین ۱۵ تا ۳۰ درصد هستند؛ بنابراین اندازه‌گیری فواصل بر روی آن‌ها خطای میلی‌متری دارد.
پدیده‌ای به نام “روی هم افتادگی تصویری” (Superimposition) باعث می‌شود که سایه ستون فقرات یا استخوان‌های مجاور جمجمه روی استخوان فک بیفتد و استخوان پوک، در عکس دو بعدی به غلط سفت و متراکم به نظر برسد!
تکیه بر عکس ساده می‌تواند به فاجعه حین عمل منجر شود: جراح لثه را باز می‌کند و ناگهان متوجه می‌شود استخوانی که در عکس بلند به نظر می‌رسید، در واقعیت مانند یک تیغه چاقوی بسیار باریک و فاقد هرگونه تراکم مغزی است.
سی‌تی‌اسکن CBCT چگونه استخوان فک را زیر ذره‌بین می‌برد؟
استاندارد طلایی و بی‌رقیب در تشخیص‌های جراحی دهان، فک و صورت، استفاده از تکنولوژی CBCT (مخفف Cone Beam Computed Tomography یا توموگرافی کامپیوتری با پرتو مخروطی) است.
دستگاه CBCT با یک چرخش کوتاه به دور سر بیمار، یک پرتو پرتو ایکس مخروطی شکل می‌تاباند و در عرض چند ثانیه، صدها تصویر مقطعی با وضوح فوق‌العاده بالا ثبت می‌کند. دوز اشعه این سیستم‌ها برخلاف سی‌تی‌اسکن‌های بیمارستانی بسیار اندک و متمرکز بر ناحیه فک است.
نرم‌افزار رایانه‌ای با کنار هم قرار دادن این داده‌ها، یک مدل حجم‌سنجی سه بعدی از استخوان فک شما می‌سازد که از سه زاویه فضایی بررسی می‌شود:
۱. مقاطع آگزیال (Axial): دید از بالا به پایین بر روی قوس دندانی.
۲. مقاطع ساژیتال (Sagittal): دید از پهلو و برش عرضی دندان‌ها.
۳. مقاطع کرونال و کراس‌سکشن (Cross-Sectional): برش‌های مقطعی با فواصل ۱ میلی‌متری از لبه استخوان که ضخامت، انحنا و مغز استخوان را مانند ورقه‌های کالباس جداگانه پیش چشم جراح می‌گذارد.
در این مقاطع، جراح می‌تواند ضخامت دیواره‌های سخت بیرونی (استخوان کورتیکال) و تراکم اسفنجی داخلی (استخوان ترابکولار) را در نقطه دقیق کاشت با خط‌کش‌های نرم‌افزاری دیجیتال بسنجد.

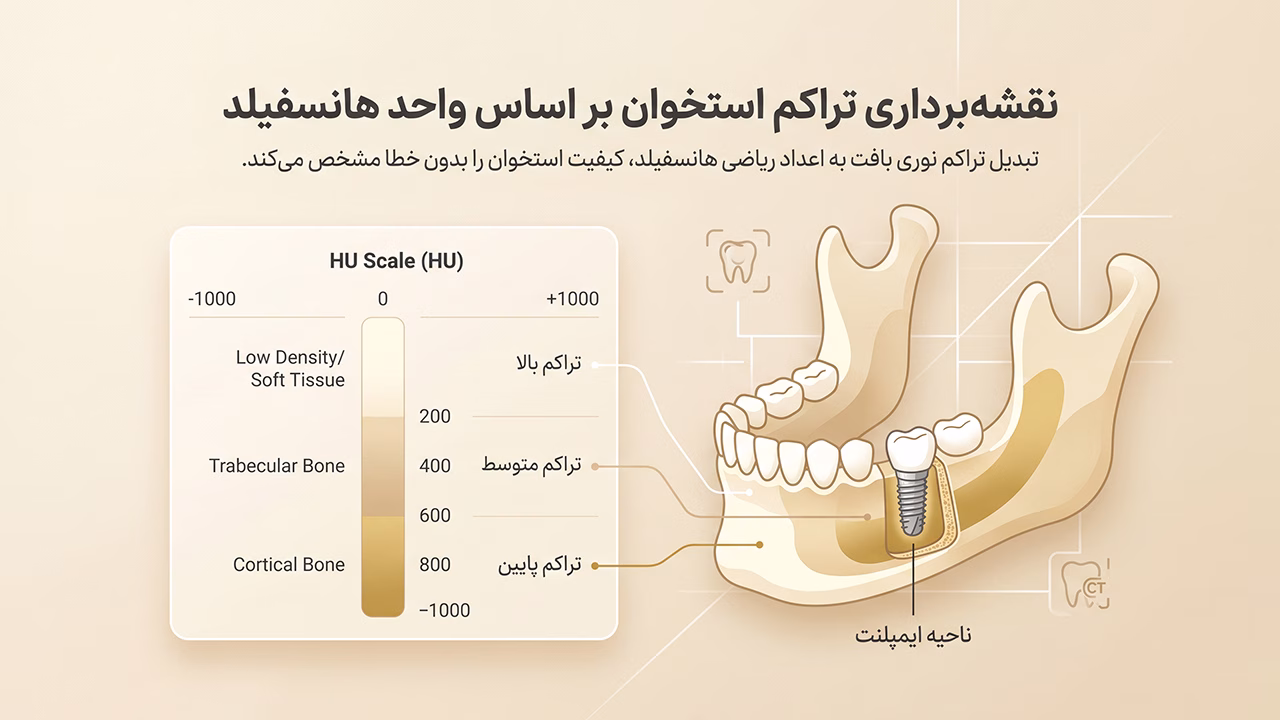

مقیاس هانسفیلد (Hounsfield Unit)؛ فرمول ریاضی سنجش تراکم
آیا میزان تراکم استخوان فقط با یک نگاه چشمی حدس زده می‌شود؟ ابداً! در دانش رادیولوژی، کمیت سفتی با یک استاندارد عددی دقیق به نام واحد هانسفیلد (HU) اندازه‌گیری می‌شود.
مقیاس هانسفیلد میزان تضعیف اشعه ایکس در عبور از بافت‌های مختلف بدن را به اعداد ریاضی تبدیل می‌کند:
هوای آزاد عددی معادل ۱۰۰۰- واحد دارد (کاملاً سیاه در عکس).
آب مقطر برابر با صفر واحد است.
عضلات و بافت‌های نرم اعدادی بین ۴۰+ تا ۸۰+ دارند.
استخوان‌های انسان اعدادی مثبت از ۱۵۰+ تا بالاتر از ۱۵۰۰+ واحد هانسفیلد را به خود اختصاص می‌دهند (هر چه بافت متراکم‌تر باشد، در عکس سفیدتر و عدد آن بزرگ‌تر است).
هنگامی که جراح فک نشانگر موس را بر روی مقطع اسکن CBCT شما در نقطه‌ای که قرار است پایه ایمپلنت پیچ شود حرکت می‌دهد، نرم‌افزار عدد هانسفیلد آن مکعب‌های میکروسکوپی (وکسل‌ها) را محاسبه می‌کند. این عدد به جراح می‌گوید که بافت میزبان چقدر در برابر فشارهای مکانیکی مقاومت دارد و پایداری اولیه فیکسچر تا چه حد تضمین شده است.

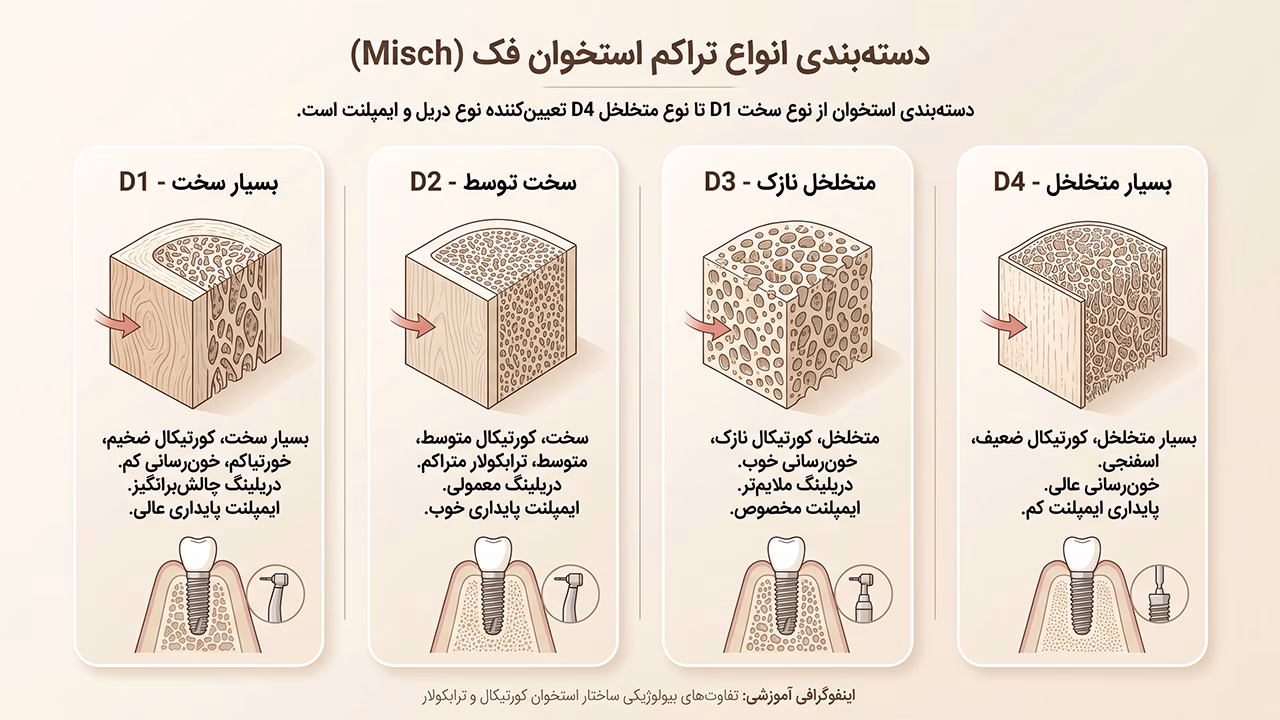

طبقه‌بندی چهارگانه کیفیت استخوان (دسته‌بندی میش – Carl Misch)
در جامعه جهانی دندانپزشکی، استانداردترین الگوی بالینی برای دسته‌بندی تراکم استخوان فک برای ایمپلنت، فرمول ابداع شده توسط دانشمند نامدار، پروفسور کارل میش است. بر اساس این معیار، استخوان فک انسان به ۴ رده بیولوژیکی تقسیم می‌شود:
استخوان نوع ۱ (D1): چوب بلوط سفت
تراکم هانسفیلد: بالاتر از ۱۲۵۰ واحد.
ساختار: تقریباً تمام استخوان از جنس کورتیکال (قشری) بسیار فشرده، صلب و یکپارچه تشکیل شده و استخوان اسفنجی در مرکز آن وجود ندارد.
محل شایع: بخش قدامی (جلویی) فک پایین که سال‌ها بی‌دندان بوده است.
چالش جراحی: اگرچه گیر اولیه ایمپلنت در این استخوان فوق‌العاده سفت است، اما به دلیل جریان خونی کم و تراکم بالا، دریل کردن آن به شدت گرما تولید می‌کند. جراح باید با خنک‌سازی سنگین و سرعت ملایم کار کند تا سلول‌های استخوانی نسوزند.
استخوان نوع ۲ (D2): چوب کاج متراکم
تراکم هانسفیلد: بین ۸۵۰ تا ۱۲۵۰ واحد.
ساختار: یک پوسته ضخیم از استخوان متراکم کورتیکال، هسته‌ای از استخوان اسفنجی درشت و باکیفیت را احاطه کرده است.
محل شایع: بخش قدامی و خلفی فک پایین و گاهی قدام فک بالا.
چالش جراحی: این بافت «محبوب‌ترین استخوان جهان برای کاشت ایمپلنت» است! همزمان خونی بسیار غنی دارد و گیر مکانیکی بی‌نقصی ایجاد می‌کند. درصد موفقیت در این بافت نزدیک به ۱۰۰ درصد است.
استخوان نوع ۳ (D3): چوب بالسا فشرده
تراکم هانسفیلد: بین ۳۵۰ تا ۸۵۰ واحد.
ساختار: پوسته کورتیکال خارجی بسیار نازک است و بیشتر ساختار از استخوان اسفنجی متخلخل با مغز استخوان وسیع تشکیل یافته است.
محل شایع: اغلب نواحی فک بالا و گاهی دندان‌های آسیاب فک پایین.
چالش جراحی: برای به دست آوردن گیر محکم، جراح باید از دریل‌های با قطر کمتر از ایمپلنت استفاده کند تا هنگام پیچ شدن پایه، استخوان اطراف فشرده شود. زمان جوش خوردن در این نوع کمی طولانی‌تر است.
استخوان نوع ۴ (D4): یونولیت و فوم بسیار نرم
تراکم هانسفیلد: بین ۱۵۰ تا ۳۵۰ واحد.
ساختار: تقریباً هیچ پوسته کورتیکال سفتی وجود ندارد؛ استخوان به شدت نرم، کم‌تراکم، پر از حفرات چربی و شبیه به اسفنج خیس است.
محل شایع: نواحی خلفی (دندان‌های عقبی) فک بالا، به خصوص در مجاورت سینوس‌ها.
چالش جراحی: کاشت ایمپلنت در این بافت نیازمند مهارت بالای جراحی است. اگر جراح تکنیک‌های فشرده‌سازی استخوان را نداند، ایمپلنت در استخوان هرز چرخیده و پس می‌زند.
جراح چگونه استراتژی کاشت را بر اساس تراکم استخوان تغییر می‌دهد؟
هدف اصلی از بررسی تراکم استخوان فک برای ایمپلنت در عکس CBCT، اتخاذ تدابیر مهندسی پیش از شروع کار است. نتایج اسکن، مسیر جراحی را در بخش‌های زیر تعیین می‌کند:
انتخاب هندسه رزوه‌های ایمپلنت: برای استخوان‌های نرم نوع D4، از ایمپلنت‌هایی با طراحی رزوه‌های عمیق، زاویه‌دار و متراکم‌کننده استفاده می‌شود که به خودی خود استخوان را حین چرخش جمع می‌کنند. در نقطه مقابل، برای استخوان متراکم D1 از پایه‌هایی با رزوه‌های ظریف و کانال‌های تخلیه براده استفاده می‌گردد.

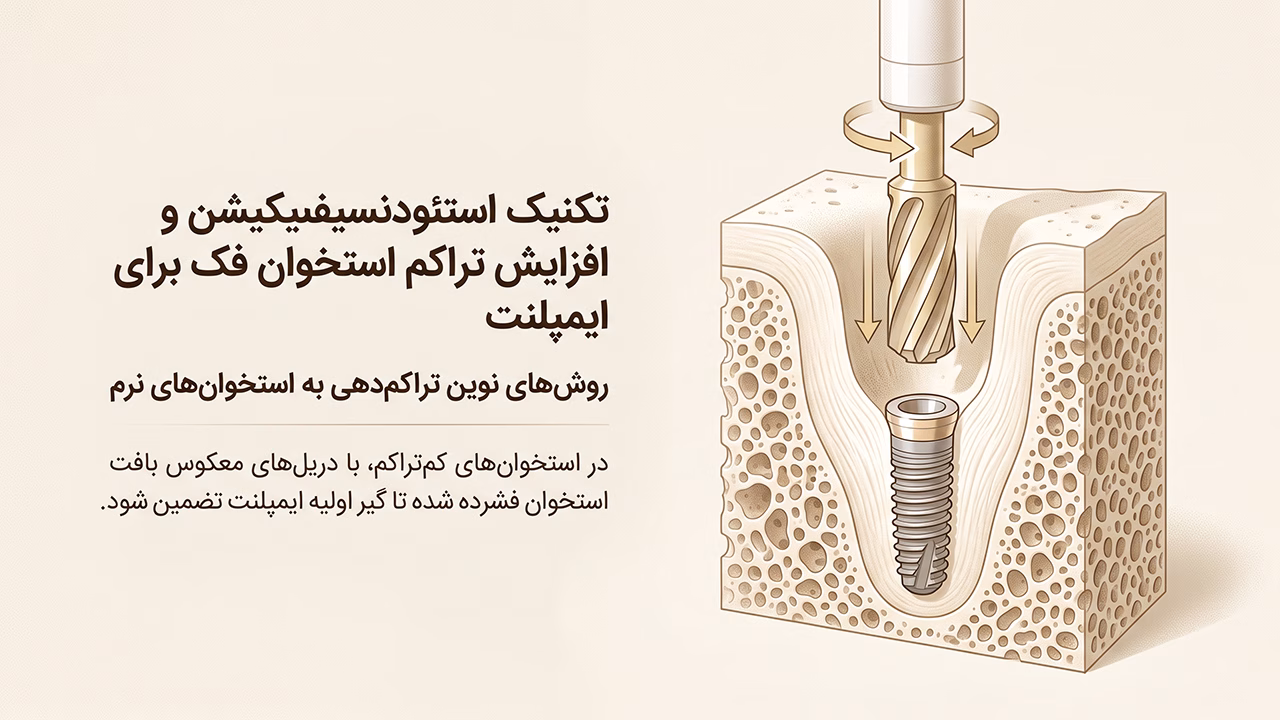

تکنیک آماده‌سازی بستر (Drilling Protocol): در استخوان‌های نرم، از تکنیک مدرن “استئودنسیفیکیشن” (Osseodensification) با مته‌های مخصوص استفاده می‌شود که به جای دور ریختن استخوان، براده‌ها را به دیواره‌ها فشرده کرده و تراکم را در لبه‌های حفره تا ۳۰ درصد ارتقا می‌دهند.
تصمیم‌گیری درباره روکش فوری: اگر عدد هانسفیلد و گشتاور استخوان بالا باشد، می‌توان روکش موقت را در همان روز تحویل داد. اما اگر استخوان D3 یا D4 باشد، جراح برای مهار ریسک، پایه را در زیر لثه دفن می‌کند و بین ۳ تا ۶ ماه به سلول‌ها فرصت بازسازی بدون فشار می‌دهد.
نیاز به پیوند پودر استخوان: در صورتی که دیواره کورتیکال در مقطع CBCT کمتر از حد مجاز باشد، پیوند استخوان همزمان برنامه‌ریزی می‌گردد.
جدول راهنمای ارتباط عدد هانسفیلد، نوع استخوان و دوره جوش خوردن
برای درک بهتر آنچه در پرونده رادیولوژی شما ثبت می‌شود، جدول زیر خلاصه استانداردهای درمانی را نشان می‌دهد:
| نوع بافت استخوانی | دانسیته هانسفیلد (HU) | موقعیت آناتومیک متداول | مدت زمان لازم جهت جوش خوردن | درصد پایداری اولیه |
| نوع اول (D1) | بیش از ۱۲۵۰ واحد | قدام فک پایین (چانه) | ۲ الی ۳ ماه (نیازمند خنک‌سازی بالا) | فوق‌العاده سفت و محکم |
| نوع دوم (D2) | ۸۵۰ تا ۱۲۵۰ واحد | بخش اعظم فک پایین و قدام فک بالا | ۲ الی ۳ ماه (حالت بیولوژیک آرمانی) | بسیار بالا و مطمئن |
| نوع سوم (D3) | ۳۵۰ تا ۸۵۰ واحد | غالب بخش‌های فک بالا | ۳ الی ۴ ماه (نیازمند دریل دقیق) | متوسط با نیاز به تراکم‌دهی |
| نوع چهارم (D4) | ۱۵۰ تا ۳۵۰ واحد | خلف فک بالا (زیر سینوس) | ۵ الی ۶ ماه (استفاده از پایه‌های خاص) | نیازمند مهار بیومکانیک دقیق |
چرا تفسیر CBCT باید توسط جراح فک و صورت انجام گیرد؟
خواندن عکس‌های سی‌تی‌اسکن فک صرفاً به مشاهده یک استخوان محدود نمی‌شود. تصاویر مقطعی پر از آرتیفکت‌های فلزی (سایه پرکردگی‌های قدیمی)، واریاسیون‌های آناتومیک ناشناخته، شاخه‌های فرعی اعصاب حسی و حفرات پاتولوژیک پنهان هستند.
عدم تشخیص یک حفره هوایی کوچک یا اشتباه در تخمین سفتی استخوان می‌تواند به لق شدن پایه یا صدمه به کانال عصب دندانی منجر شود. دکتر فاطمه نصراللهی؛ جراح فک و صورت و بینی در شمال شرق تهران با اشراف آکادمیک و بیمارستانی بر آناتومی فضایی جمجمه و آسیب‌شناسی فک، لایه‌های اسکن CBCT را میلی‌متر به میلی‌متر بررسی می‌نمایند. در این رویکرد تشخیصی، پیش از اجرای هرگونه مداخله، نقشه استخوانی شما ارزیابی شده و پروتکل جراحی کاملاً متناسب با تراکم بیولوژیک فک شما برگزیده می‌شود تا بالاترین ضریب ایمنی، کوتاه‌ترین دوره نقاهت و پایدارترین ثبات دندانی برای شما حاصل گردد.
سخن پایانی و دعوت به گفتگو
آگاهی، نیرومندترین سپر در برابر ترس از درمان‌های پزشکی است. هنگامی که بدانید در استخوان فک شما چه می‌گذرد و جراح با چه ابزارهای دقیقی تراکم بافت را می‌سنجد، پروسه کاشت دندان از یک ابهام نگران‌کننده به یک فرآیند مهندسی‌شده، امن و اطمینان‌بخش بدل می‌گردد. تراکم استخوان فک برای ایمپلنت با روش‌های نوین امروزی مانعی بر سر راه درمان نیست، بلکه قطب‌نمایی است که به جراح نشان می‌دهد از کدام مسیر تکنیکی برای احیای دائمی لبخند شما حرکت کند.
دیدگاه‌ها و پرسش‌های شما برای ما مایه افتخار است. آیا اخیراً برای ارزیابی دندان‌های خود عکس سی‌تی‌اسکن CBCT تهیه کرده‌اید؟ آیا پزشکی درباره تراکم یا کیفیت استخوان فکتان با شما صحبت کرده است؟ پرسش‌ها، ابهامات و دیدگاه‌های خود را در انتهای همین صفحه در بخش نظرات ثبت نمایید تا توسط تیم جراحی پاسخ داده شود.
همچنین جهت تحلیل تخصصی اسکن‌های رادیوگرافی، آگاهی از کیفیت استخوان فک خود و دریافت طرح درمان اختصاصی ایمپلنت، می‌توانید از طریق شماره‌های ارتباطی درج شده در پایین صفحه با کلینیک تماس حاصل فرمایید.
سوالات متداول درباره سنجش تراکم استخوان فک
آیا پوکی استخوان در بدن به معنای عدم امکان کاشت ایمپلنت است؟
خیر. پوکی استخوان سیستمیک (Osteoporosis) که در زنان شایع است، بیشتر استخوان‌های اسکلتی مانند لگن و ستون فقرات را درگیر می‌کند و استخوان فک معمولاً تراکم خود را تا مراحل بسیار پیشرفته حفظ می‌نماید. حتی در صورت وجود پوکی در فک، جراح فک و صورت با استفاده از ایمپلنت‌های رزوه‌دار متراکم‌کننده و تکنیک‌های خاص، عمل را با موفقیت کامل به انجام می‌رساند.
آیا آزمایش خون برای سنجش تراکم استخوان فک لازم است؟
آزمایش خون معمولاً برای سنجش سطح کلسیم و ویتامین D تجویز می‌شود، زیرا کمبود شدید ویتامین D می‌تواند روند جوش خوردن استخوان به ایمپلنت را کند سازد. با این حال، ارزیابی ساختاری و فیزیکی تراکم استخوان منحصراً از طریق تصویربرداری سه‌بعدی CBCT صورت می‌پذیرد.
آیا میزان تراکم استخوان بعد از کشیدن دندان کاهش می‌یابد؟
بله. پس از کشیدن دندان، جریان خونرسانی موضعی تغییر کرده و به دلیل فقدان فشارهای جویدنی، استخوان به تدریج دچار بازجذب و افت تراکم می‌شود. به همین دلیل توصیه می‌شود کاشت دندان در فواصل زمانی استاندارد انجام گیرد تا از کاهش کیفیت بافت جلوگیری شود.
آیا تراکم کم استخوان باعث احساس درد در حین جراحی می‌شود؟
خیر. احساس درد ارتباطی با تراکم استخوان ندارد. در تمامی انواع کیفیت استخوان (از نوع ۱ تا ۴)، جراحی تحت بی‌حسی کامل موضعی انجام می‌شود و بیمار در حین پروسه هیچ‌گونه احساس دردی نخواهد داشت.
تفاوت سی‌تی‌اسکن بیمارستانی با عکس CBCT دندانپزشکی در چیست؟
سی‌تی‌اسکن‌های بیمارستانی (MDCT) دوز اشعه بالاتری دارند و برای بافت‌های نرم عمیق بدن طراحی شده‌اند؛ اما دستگاه CBCT به طور اختصاصی برای استخوان‌های فک و صورت بهینه‌سازی شده، اشعه بسیار کمتری دارد، رزولوشن مقاطع استخوانی آن بسیار شفاف‌تر است و بیمار در حالت نشسته ظرف چند ثانیه اسکن می‌شود.
